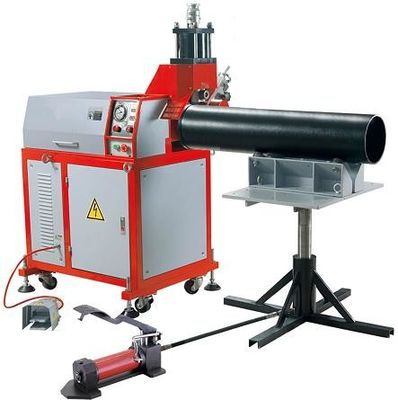

STG4Z 8' - 24' ролл роувер машина, предназначенная для автоматической линии производства стальных труб

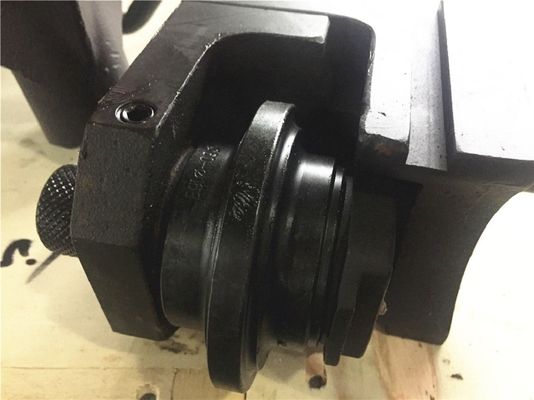

Этот гидравлический желобонакатчик оснащен модернизированным гидравлическим насосом, имеет удобную функцию регулировки глубины, приводится в действие асинхронным двигателем мощностью 750 Вт и способен накатывать желоба на трубах диаметром 1''-6''. Раздельная конструкция накатного ролика приводного вала обеспечивает удобство его замены.

• Этот станок предназначен для автоматической линии по производству стальных труб.
• Электрическая и гидравлическая системы управляются компьютером с сенсорным экраном.
• Обеспечивает 100% автоматизацию производства после интеграции в линию по производству стальных труб.
• Скорость вращения шпинделя регулируется для различных типов стальных труб, что значительно повышает производительность.
• Комплексная производственная линия оснащена функцией автоматической подачи труб.

Модель: STG4Z
Рабочий диапазон: стальные трубы SCH40 диаметром 8"-24" (⌀219-⌀630 мм)
Макс. толщина стенки: 13 мм
Мощность двигателя: 2200 Вт, 3 фазы
Частота вращения: 15 об/мин
Вес брутто: 490 кг
Размеры упаковки: 107x85x168 см
98x98x63 см

• Для стальных труб SCH40

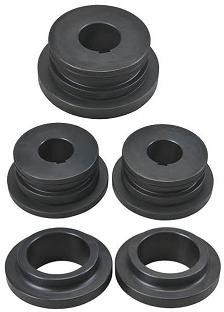

  Накатной ролик ⌀219-325
• Накатной ролик ⌀377-426
• Накатной ролик ⌀480-630
• Прижимной ролик ⌀219-530
• Прижимной ролик ⌀630
• Трубная опора
• Педальный выключатель

Выберите подходящие прижимной и накатной ролики и установите их на желобонакатный станок.
Уложите трубу на накатной ролик и трубные опоры. Опоры для труб следует разместить на расстоянии 3/4 длины трубы. Затем отрегулируйте высоту опор так, чтобы труба находилась под углом на 1 градус ниже горизонтального уровня.
Затяните предохранительный клапан, покачайте рукоятку гидравлического насоса, опустив прижимной ролик до касания поверхности конца трубы. Закрутите ограничительную гайку вниз до контакта с верхней рамой масляного насоса. Сверьтесь с таблицей правильных параметров глубины желоба для труб различных диаметров. Например, при накатке желоба на 8-дюймовой трубе глубина составит 2,34 мм. Отсчитав от красной начальной линии, поверните ограничительную гайку вверх на 2,34 мм, затем закрутите фиксирующую гайку вниз до касания с ограничительной гайкой и затяните ее (один полный оборот ограничительной гайки равен 2,5 мм). Отрегулируйте боковой направляющий ролик для поддержки трубы. Откройте предохранительный клапан.
Вставьте вилку в розетку и включите станок. Снова затяните предохранительный клапан и качайте рукоятку для начала накатки желоба. Продолжайте качать рукоятку, пока ограничительная гайка не достигнет верхней части масляного насоса (не качайте слишком быстро). Дайте трубе сделать еще один или два оборота, чтобы гарантировать завершение формирования желоба. В завершение выключите станок и ослабьте ручку предохранительного клапана. Отведите направляющий ролик от трубы. Снимите трубу и проверьте глубину желоба с помощью специальной измерительной ленты.

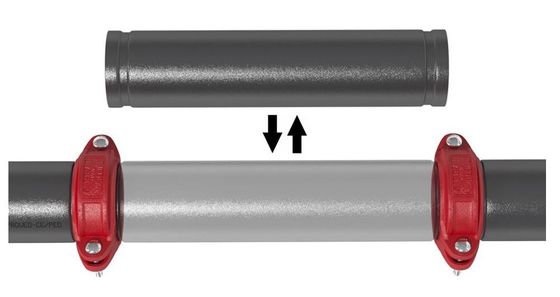

Желобонакатный станок — это трубный инструмент, используемый для накатки желобов с целью последующего соединения труб с помощью быстроразъемных муфтовых соединений (грувлоков).
Принцип работы желобонакатного станка основан на методе пластической деформации: когда верхний ролик касается поверхности трубы, включается электродвигатель, а гидравлический насос приводит трубу во вращение. Верхний ролик обжимает трубу при нажатии на рукоятку гидронасоса, формируя желоб. Желобонакатные станки широко применяются при монтаже противопожарных систем, спринклерных систем, инженерных коммуникаций, крупных отопительных агрегатов, а также в промышленности и горнодобывающей отрасли. Станок характеризуется компактной конструкцией, простотой эксплуатации и эргономичным дизайном.

1. КАК МЫ ГАРАНТИРУЕМ КАЧЕСТВО?
   Мы всегда проводим испытания как минимум на одной трубе на каждом станке перед отправкой.
   По отзывам наших клиентов, некоторые из наших тяжелых моделей исправно работают даже спустя 7–8 лет; на все наше оборудование мы предоставляем 12-месячную гарантию.
2. ЧТО ВЫ МОЖЕТЕ У НАС ПРИОБРЕСТИ?
   Все виды трубного и сантехнического инструмента: резьбонарезные станки, желобонакатчики, труборезы, станки для вырезки отверстий в трубах, ручные трубогибы, трубные тиски, а также опрессовочные насосы.
3. ПОЧЕМУ СТОИТ ВЫБРАТЬ НАС, А НЕ ДРУГИХ ПОСТАВЩИКОВ?
   Мы специализируемся на качественном трубном инструменте, оборудовании и сервисе. Мы предлагаем практически любые виды трубного инструмента и при заказе можем сформировать сборную партию из различных моделей. Доступные языки обслуживания: английский, испанский, японский, португальский, немецкий, арабский, французский, русский, корейский, хинди, итальянский.
4. КАКОВЫ СРОКИ ИЗГОТОВЛЕНИЯ И ПОСТАВКИ?
   Поскольку напряжение двигателей станков настраивается под индивидуальные требования заказчика, стандартный срок выполнения заказа составляет от 10 до 35 дней после оплаты.
5. КАК ОФОРМИТЬ ЗАКАЗ?
   Мы принимаем оплату банковским переводом (T/T) напрямую на счет нашей компании, а также можем создать заказ на сайте онлайн-магазина для оплаты банковской картой.
6. КАК ОСУЩЕСТВЛЯЕТСЯ ДОСТАВКА?
   Крупные партии мы доставляем морским транспортом до порта, а небольшие заказы доставляем непосредственно «до двери».
7. КАКОВ МИНИМАЛЬНЫЙ ОБЪЕМ ЗАКАЗА (MOQ)?
   Строгих ограничений по минимальному объему заказа на наши станки нет, мы можем отправить любое количество. Однако мы настоятельно рекомендуем оформлять заказы на сумму не менее 2000 долларов США, поскольку, по нашему опыту, при меньших суммах морской фрахт и таможенные пошлины делают зарубежную покупку экономически невыгодной.
8. ВОЗМОЖНО ЛИ ПРОИЗВОДСТВО ПО СХЕМЕ OEM?
   Да. При оптовых заказах мы можем изготовить шильдики и фирменную упаковку под брендом заказчика.
