STG24A 8' - 24' стальной трубы Roll Groover Machine для тяжелых объединений и канавных труб

Этот гидравлический желобонакатчик оснащен модернизированным гидравлическим насосом с удобной функцией регулировки глубины, асинхронным двигателем мощностью 2200 Вт и способен накатывать желобки на трубах диаметром 8''-24''. Раздельная конструкция накатного ролика приводного вала обеспечивает удобство замены.

• Этот станок предназначен для накатки желобков на стальных трубах диаметром 8-24" и является специализированным инструментом для соединения тяжелых муфт и труб с пазами.
• Оснащен новым гидравлическим насосом и устройствами ограничения хода для более точной и эффективной регулировки глубины желобков.
• Приводится в действие высокопроизводительным мотор-редуктором, оснащен узлом направляющих колес, обеспечивающим высокое качество желобков и высокую производительность.
• Оснащен складной гидравлической подставкой для стальных труб, что обеспечивает удобство работы и снижает трудозатраты.

Технические характеристики

Стандартная комплектация

• *Для стальных труб SCH40
• Накатной ролик φ219-325
• Накатной ролик φ377-426
• Накатной ролик φ480-630
• Прижимной ролик φ219-530
• Прижимной ролик φ630
• Опора для труб

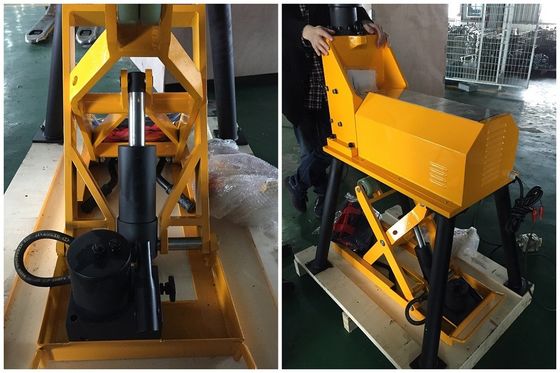

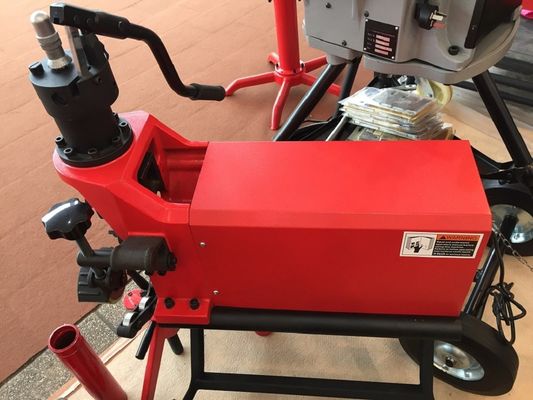

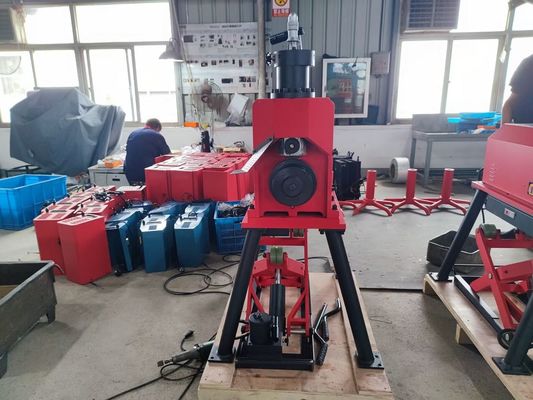

ФОТОГРАФИИ ЖЕЛОБОНАКАТЧИКА 8''-24''

ЭКСПЛУАТАЦИЯ ТРУБНОГО ЖЕЛОБОНАКАТЧИКА

Выберите подходящий прижимной и накатной ролики и установите их на желобонакатчик.
Уложите трубу на накатной ролик и опоры для труб. Опоры для труб следует размещать на расстоянии 3/4 длины трубы. Затем отрегулируйте высоту опор так, чтобы труба находилась на 1 градус ниже горизонтального уровня.

Затяните перепускной клапан, покачайте рукоятку гидронасоса, опустив прижимной ролик до касания поверхности конца трубы. Поверните ограничительную гайку вниз до контакта с верхней рамкой масляного насоса. Сверьтесь с таблицей для получения правильных данных о глубине желобка для труб разного диаметра. Например, при накатке желобка на 8-дюймовой трубе глубина составит 2,34 мм. Отсчитывая от красной начальной линии, поверните ограничительную гайку вверх на 2,34 мм, затем закрутите стопорную гайку вниз до упора в ограничительную гайку и зафиксируйте ее. (Один полный оборот ограничительной гайки равен 2,5 мм). Поверните

боковое направляющее колесо для поддержки трубы. Отпустите перепускной клапан.

Подключите вилку питания, переведите переключатель во включенное положение для запуска станка. Снова затяните перепускной клапан и качайте рукоятку насоса, чтобы начать накатку желобка. Продолжайте качать рукоятку до тех пор, пока ограничительная гайка не достигнет верхней части масляного насоса (пожалуйста, не качайте слишком быстро). Дайте трубе сделать еще один или два оборота, чтобы убедиться в завершении накатки. В конце выключите переключатель и ослабьте ручку перепускного клапана. Отведите направляющее колесо от трубы. Снимите трубу и проверьте глубину желобка с помощью измерительной ленты для желобков.
